Также эта нагрузка может называться: Э9127, Э9 127, Е9-127, Е9127, Е9 127, e9-127, e9127, e 9127.

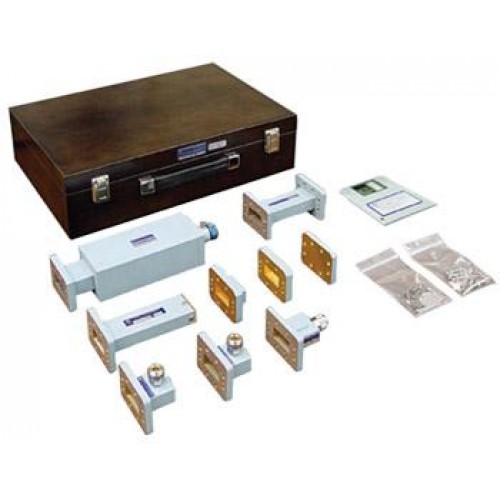

Э9-127 нагрузка волноводная предназначена для калибровки и поверки высокочастотных трактов.



Нагрузка представлена следующими конструктивными модификациями - Э9-127/1, Э9-127/2, Э9-127/3, Э9-127/4 (Таблица 1).





Диапазон частот - от 12 ГГц до 16,67 ГГц.

Частотная зависимость - не более ±4%.

Сечение ВЧ-тракта - 17?8 мм.

Односторонний допуск волновода нагрузок - а+?а; в+?в, где а, в - стороны волновода; ?а, ?в - допуски соответственно по широкой и узкой стенкам (Таблица 1).

Собственный волновод Э9-127/4 - не более 1,007.



Таблица 1



Габаритные размеры:

- комплект - 330?260?112 мм;

- Э9-127/1, Э9-127/2, Э9-127/3 - 35?35?106 мм;

- Э9-127/4 - 35?35?298 мм.

Масса - 4 кг.



Наработка на отказ - не менее 25 000 ч.

Среднее число перемещений поглотителя - не менее 35 000.

Уровень рассеиваемой на нагрузках СВЧ мощности - не более 1 Вт.

Гарантированное число перемещений поглотителя - не менее 10 000.





Диапазон температур окружающей среды:

- нормальные - 20±5? С (293±5 К);

- рабочие - от 10? С до 35? С (от 283 К до 308 К).



Относительная влажность при температуре 25? С (298 К):

- нормальные -65±15%;

- рабочие - до 80%.

Атмосферное давление - 100±4 кПа (750±30 мм рт. ст.).
