Также этот прибор может называться: Е7 5А, Е75А, e7-5a, e7 5a, e75a, ye7-5a, ye7 5a, ye75a.



Е7-5А измеритель индуктивностей и емкостей высокочастотный предназначен для измерения малых величин индуктивностей и емкостей конденсаторов с малыми потерями.



Измерители Е7-5А удобны для определения изменений исследуемых объектов, в частности для измерения температурных коэффициентов емкости или индуктивности.





Диапазон измерения индуктивности на частотах от 11 кГц  до 1,55 МГц - от 50 нГн до 0,1 Гн.

Диапазон измерения емкости на частотах от 300 кГц  до 700 кГц - от 1 пФ до 5 нФ.



Относительная погрешность измерения индуктивности:

- предел измерения от 1 мкГн до 10 мкГн - ±(1,5?L_x+0,4?L)%;

- предел измерения больше 10 мкГн - ±(1,2?L_x+0,12?L)%, где L - верхний предел шкалы прибора для индуктивности.



Погрешность измерения емкости:

- предел измерения от 1 пФ до 2,5 пФ - ±(0,05?C_x+0,1) пФ;

- предел измерения от 2,5 пФ до 10 пФ - ±(0,05?C_x+0,05) пФ;

- предел измерения больше 10 пФ - ±(0,05?C_x+0,4) пФ, где C_x - измеряемая мощность.



Потребляемая мощность Е7-5А измерителя - 20 В·А.

Питание от сети переменного тока:

- частотой - 50±0,5 Гц.

- напряжением - 220±22 В.



Габаритные размеры - 390?290?290 мм.

Масса - не более 15 кг.

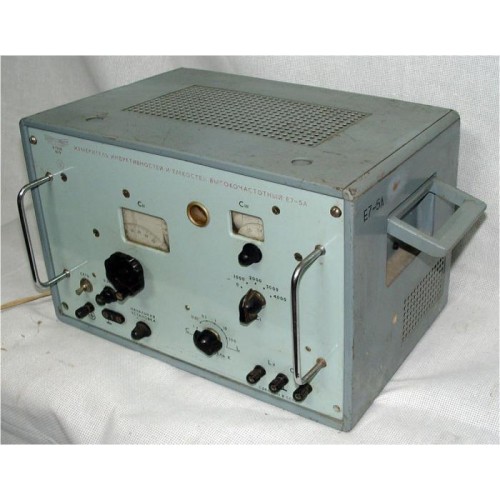

Конструктивно прибор Е7-5А выполнен в виде малогабаритного переносного настольного прибора.





Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.
