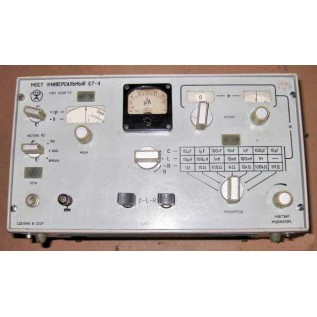

Мост Е7-4 универсальный (Е74, Е7 4, e7-4, e74, e7 4)



Мост Е7-4 универсальный предназначен для измерения сопротивления, емкости, индуктивности, добротности и тангенса угла потерь электрорадиокомпонентов и устройств.





    Рабочая частота 100Гц, 1000Гц Диапазон измерения сопротивления постоянному току 0,1 Ом - 10кОм на пределах 10 Ом - 100 Ом - 1000 Ом - 10000 Ом.

    Диапазон измерения сопротивления переменному току на частоте 100 Гц 0,1 Ом-10МОм на пределах 10 Ом -100 Ом -1кОм-10кОм-100кОм-1МОм-10МОм.

    Диапазон измерения индуктивности в параллельной схеме замещения 10мкГн-1Гн на пределах 10мкГн-100мкГн-1мГн-10мГн-100мГн-1Гн на частоте 1000 Гц при добротностях более 30.

    Диапазон измерения тангенса угла потерь конденсаторов 0,005-0,1 на частотах 100 и 1000 Гц.

    Диапазон измерения тангенса угла потерь катушек индуктивности 0,01-0,033 на частоте 1000 Гц.

    Диапазон измерения добротности катушек индуктивности 1-30 на частотах 100 и 1000 Гц.

    Погрешность прибора Мосты Е7-4 измерения сопротивления ±(0,01-0,02) от измеряемой величины сопротивления ±0,1 Ом.

    Погрешность измерения емкости в последовательной схеме замещения ±(0,01-0,02) от измеряемого значения емкости ±0,3пФ.

    Погрешность измерения индуктивности ±(0,01-0,02) от измеряемого значения индуктивности ±1мкГ.

    Погрешность измерения тангенса угла потерь ±(0,1 от значения тангенса угла потерь +5?10^-3).

    Погрешность измерения добротности ±(0,5 от значения добротности + 10)%.

    Питание прибора Мост Е7-4 универсальный от сети переменного тока частотой 50±0,5 Гц, напряжением 220±22В.
    Потребляемая мощность 25ВА. Условия эксплуатации: температура от +10 до +35°С, относительная влажность до 80% при +20°С.
