Э6-45

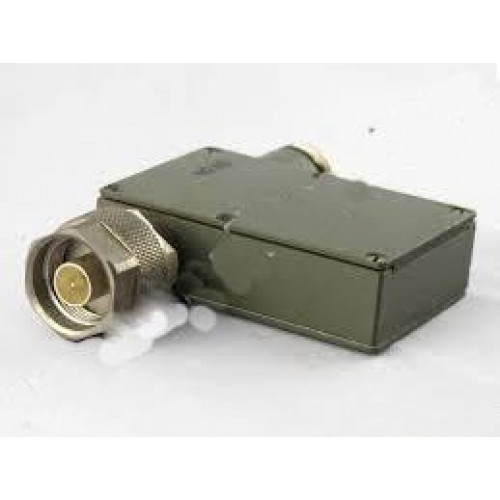

Вентили волноводные Э6-45

Также этот вентиль может называться: Э645, Э6 45, Е6-45, Е645, Е6 45, e6-45, e645, e 645.

Э6-45 вентиль волноводный предназначен для использования в качестве однонаправленной развязки элементов волноводных трактов при различных измерениях в диапазоне частот сантиметровых волн, а также для улучшения качества согласования волноводных трактов измерительной аппаратуры.

Могут применяться в качестве функциональных узлов.

Технические характеристики Э6-45:

Диапазон частот - от 12,05 ГГц до 17,44 ГГц.

КСВ - не более 1,3.

Сечение волновода - 17×8 мм.

Потери вентилей при температуре 10º С, 35º С:

- прямые - не более 1,8 дБ;

- обратные - не менее 20 дБ.

Потери вентилей при температуре 30º С, 50º С:

- прямые - не более 2 дБ;

- обратные - не менее 17 дБ.

Максимально-допустимая рассеваемая мощность - 3 Ватт.

Тип перехода изделий вентили Э6-45 - плавный.

Габаритные размеры - 188×70×60 мм.

Масса - 1 кг.

По принципу действия Э6-45 - резонансный вентиль, работа которого основана на необратимых свойствах намагниченных ферритов при ферромагнитном резонансе. Для усиления необратимых свойств рядом с ферритовой пластиной помещается диэлектрический вкладыш, концентрирующий электромагнитное поле в месте расположения феррита.

Предприятие-изготовитель предоставляет гарантию соответствия приборов вентили Э6-45 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
