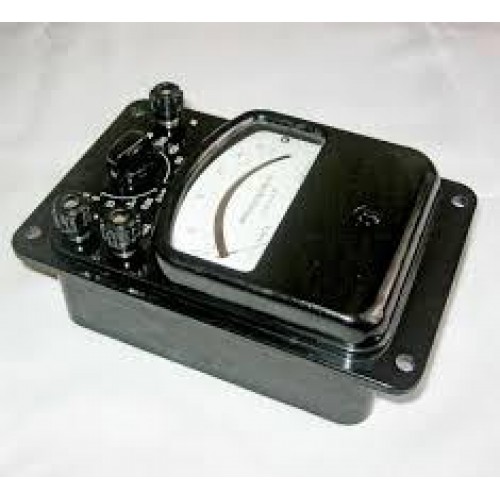

Ампервольтметр Э504/1 (Э 504/1; Э-504/1; е504/1; е 504/1; е-504/1)



Ампервольтметр Э504/1 - многопредельный переносной прибор электромагнитной системы, предназначенный для измерения силы тока и напряжения в цепях постоянного тока, а также в цепях переменного тока частотой до 150Гц.

Класс точности - 1,5.

Пределы измерения ампервольтметра Э504/1:

    - по напряжению - 6В; 15В; 60В; 150В; 300В; 600В;

    - по току - 0,015А; 0,06А; 0,3А; 1,5А; 6А; 30А.

Номинальная область частот: 45Гц - 65Гц.

Расширенная область частот: 65Гц - 150Гц.

Последний предел прибора Э504/1 выведен на отдельный зажим и переключателем В8 подключается в первом положении к вторичной обмотке трансформатора тока. Во втором положении переключатель В8 включает Э504 в цепь тока, протекающего в нагрузке, присоединенной к выходным зажимам 10 - / / блока / С500, а в третьем положении - подключает прибор параллельно зажимам 10 - 11 для измерения напряжения на нагрузке.

Размеры Э504/1 - 110?152?75мм, вес -1,1 кг.

Ампервольтметры Э504/1 по условиям механических воздействий при эксплуатации относятся к обыкновенным. Рабочее положение прибора - горизонтальное.

Ампервольтметры предназначены для эксплуатации при температуре от +10°С до +35°С. Относительная влажность воздуха для оптимальной работы ампервольтметра должна составлять не более 80% (при температуре +30?С).
