ГОСТ 2405-88

Применяется для измерения давления и управления электрическими цепями регулирующих устройств.

Принцип действия

Электроконтактная группа приставки механически связана со стрелкой показывающего прибора и при превышении номинального (порогового) значения происходит замыкание или размыкание (в зависимисти от типа приставки) электрической цепи.

Конструкция

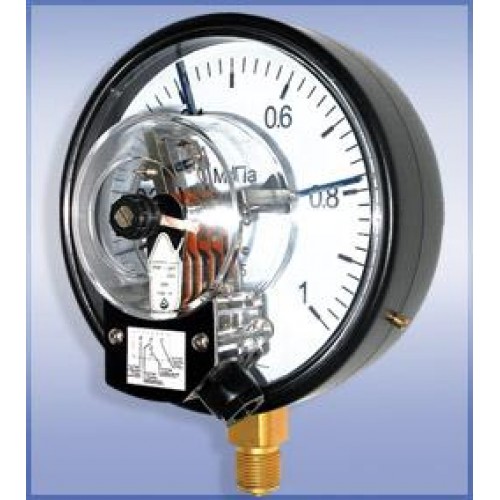

Электроконтактная приставка выполнена в виде пластиковой прозрачной оболочки, в которой размещена электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение(значение уставки). Электроконтактная приставка монтируется на манометр вместо штатного стекла. Для более прочного электрического соединения в приставке используются контакты с магнитным поджатием. Электроконтактная приставка выпонлнена по двухконтактной электрической схеме (левый-замыкающий, правый-размыкающий).

Описание

Корпус - сталь, окрашенная в черный цвет.
Механизм - медно-латунный сплав.
Степень защиты - ІР53.
Эксплуатация в диапазоне от -40 до 150 °С.

Электрическая схема: двухконтактная
Тип контактов: с магнитным поджатием
Максимальное напряжение:- 220, ~380 V
Максимальный ток: 1А
Максимальная разрывная мощность контактов: 30 W
Предел допускаемой основной погрешности срабатывания электрической схемы от диапазона показаний: 6%
