ДФС-65-1Б

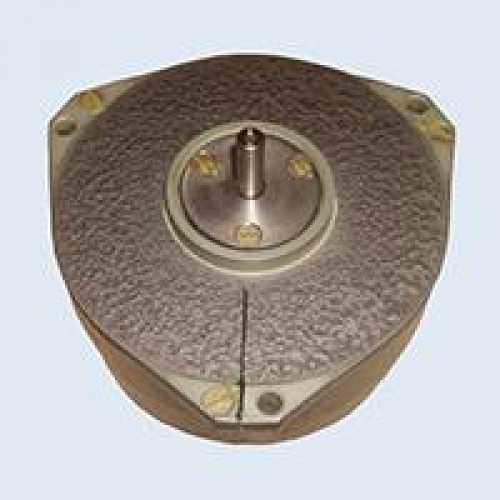

Сельсин-трансформатор дифференциальный одноканальный ДФС-65-1Б

Также это изделие может называться: ДФС 65 1Б, ДФС651Б, dfs-65-1b, dfs 65 1b, dfs651b.

ДФС-65-1Б сельсин-трансформатор дифференциальный одноканальный предназначен для дополнительного поворота ротора на угол φ, который передается обычными трансформаторными сельсинами или для согласования двух сельсинов, имеющих различные углы поворота ротора.

Сельсины-трансформаторы ДФС-65-1Б являются индукционными машинами, которые позволяют при постоянном напряжении на входе получать на выходных обмотках систему напряжений, амплитуда и фаза которых определяются угловым положением ротора.

Технические характеристики ДФС-65-1Б:

Номинальное напряжение - 36 В.

Частота тока - 400 Гц.

Номинальный ток ДФС-65-1Б:

- для питания со стороны статора - 45 мА;

- для питания со стороны ротора - 25 мА.

Обмотка возбуждения - однофазная.

Обмотка синхронизации - трехфазная.

Класс - 1; 2; 3.

Система дифференциальных сельсинов устроена таким образом:

- один сельсин - сельсин-приемник;

- два других сельсина - сельсин-датчики.

Дифференциальный сельсин ДФС-65-1Б позволяет зафиксировать угол поворота вала, который является разностью углов поворота валов двух других сельсинов.

Дифференциальный сельсин может быть соединен также с двумя другими сельсинами таким образом, что угол поворота его вала будет вычитаться из угла поворота вала одного из сельсин-датчиков.

Предприятие-изготовитель предоставляет гарантию соответствия изделий сельсины ДФС-65-1Б всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
