Д5020
Д5020
Цена:
18899 р.
Описание
Д5020

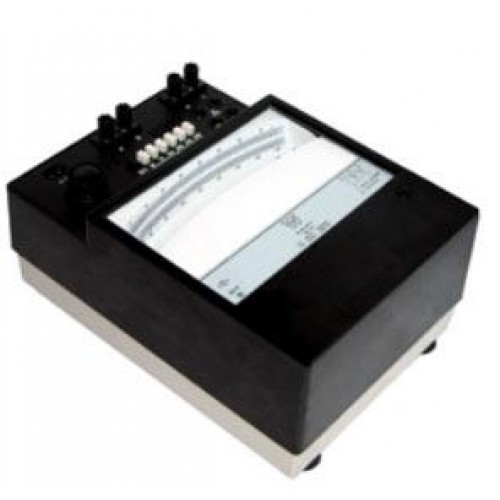

Ваттметр Д5020 малокосинусный (Д-5020, Д 5020)
Для измерений мощности однофазных электрических цепей переменного тока при большом фазовом сдвиге, а также цепей постоянного тока.
Класс точности - 0,5
Класс точности - 0,5
Номинальный ток: 5А, 10А, 2,5А, 0,5А, 1А, 0,25А
Номинальное напряжение: 30В, 75В, 150В, 300В, 450В, 600В
Габаритные размеры 205x290x135мм.
Ваттметр Д5020 малокосинусный предназначен для измерений мощности однофазных электрических цепей переменного тока при большом фазовом сдвиге, а также цепей постоянного тока.
Номинальное напряжение: 30В, 75В, 150В, 300В, 450В, 600В
Габаритные размеры 205x290x135мм.
Ваттметр Д5020 малокосинусный предназначен для измерений мощности однофазных электрических цепей переменного тока при большом фазовом сдвиге, а также цепей постоянного тока.
Ваттметры Д5020 малокосинусные используются при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80%.
Параметры прибора Ваттметр Д5020 малокосинусный приведены в таблице.
| Модификация ваттметра | Номина- льный ток, А | Конечное значение диапазона измерений, Вт, для номинального напряжения, В | |||||
| 30В | 75В | 150В | 300В | 450В | 600В | ||
| Д5020/1 | 5А | 15Вт | 37,5Вт | 75Вт | 150Вт | 225Вт | 300Вт |
| 10А | 30Вт | 75,0Вт | 150Вт | 300Вт | 450Вт | 600Вт | |
| Д5020/2 | 2,5А | 7,5Вт | 18,75Вт | 37,5Вт | 75Вт | 112,5Вт | 150Вт |
| 5А | 15,0Вт | 37,50Вт | 75,0Вт | 150Вт | 225Вт | 300Вт | |
| Д5020/3 | 0,5А | 1,5Вт | 3,75Вт | 7,5Вт | 15Вт | 22,5Вт | 30Вт |
| 1А | 3,0Вт | 7,50Вт | 15Вт | 30Вт | 45Вт | 60Вт | |
| Д5020/4 | 0,25А | 0,75Вт | 1,875Вт | 3,75Вт | 7,5Вт | 11,25Вт | 15Вт |
| 0,5А | 1,50Вт | 3,750Вт | 7,5Вт | 15Вт | 22,5Вт | 30Вт | |
| Модификация ваттметра | Номинальный ток, А | Номинальное активное сопротивление, Ом | Номинальная индуктивность, мГн | |
| Д5020/1 | 5А | 0,016 | 5,5·10-3 | |
| 10А | 0,005 | 1,7·10-3 | ||
| Д5020/2 | 2,5А | 0,04 | 0,025 | |
| 5А | 0,016 | 5,5·10-3 | ||
| Д5020/3 | 0,5А | 0,65 | 0,58 | |
| 1А | 0,16 | 0,145 | ||
| Д5020/4 | 0,25А | 2,6 | 2,3 | |
| 0,5А | 0,65 | 0,58 |
Номинальный коэффициент мощности cosφ= 0,1.
Нормальная область частот от 45 до 65 Гц; рабочая область частот от 150 до 500 Гц.
Номинальный ток параллельной цепи 5 мА.
Нормальная область частот от 45 до 65 Гц; рабочая область частот от 150 до 500 Гц.
Номинальный ток параллельной цепи 5 мА.
Мощность, потребляемая последовательной цепью ваттметра в нормальной области частот, составляет 0,8 ВА.
Время установления показаний не более 4 с.
Габаритные размеры прибора Ваттметр Д5020 малокосинусный - 205x290x135 мм, масса 4,5 кг; размеры трансформатора 60 х 85 х 46 мм, масса 0,6 кг.
Ваттметры относятся к приборам электродинамической системы с креплением подвижной части на растяжках.
Отсчетное устройство - световой указатель.
Длина шкалы 150 мм.
Отсчетное устройство - световой указатель.
Длина шкалы 150 мм.
Питание цепи освещения производится от сети переменного тока напряжением 220 В частоты 50 Гц через понижающий трансформатор, комплектуемый вместе с ваттметром, либо непосредственно от источника переменного или постоянного тока напряжением 4 В.
