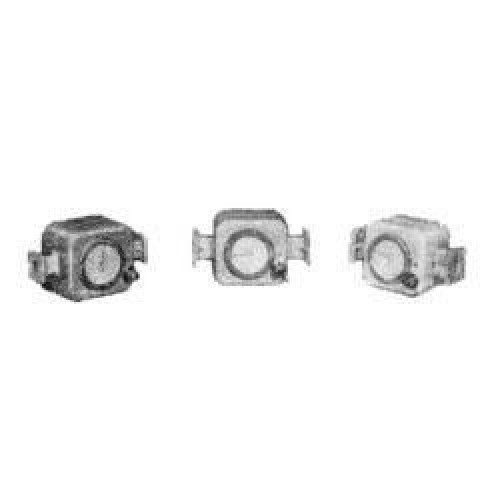

Аттенюатор поглощающий Д5-10

Также это изделие может называться: Д510, Д5 10, Д-510, Д 510, d5-10, d510, d5 10.

Д5-10 аттенюатор поглощающий предназначен для калиброванного и некалиброванного ослабления электромагнитной энергии в трактах коаксиальных и волноводных линий передач.

Д5-10 относятся к измерительным и развязывающим коаксиальным и волноводным устройствам с плавным изменением ослабления.

Технические характеристики Д5-10:

Диапазон частот - от 7,15 ГГц до 10,34 ГГц.

Пределы измерения ослабления - от 0 до 45 дБ.

Погрешность установки ослабления:

- при ослаблении до 10 дБ - ±0,2 дБ;

- при ослаблении от 10 дБ до 4,5 дБ - ±2% установленной величины.

КСВ входа или выхода - 1,15.

Начальное ослабление - 1 дБ.

Допустимая мощность рассеяния - 1 Вт.

Сечение волновода аттенюатора Д5-10 - 12,6×28,5 мм.

Температура окружающего воздуха - от -10° С до +40° С.

Относительная влажность - до 90%.

Габариты - 210×450×140 мм.

Масса - 3,3 кг.

Шкала аттенюатора проградуирована непосредственно в децибелах.

Приборы находят применение в качестве меры ослабления или используются для развязки приборов и элементов СВЧ трактов при различных исследованиях, производстве и обслуживании радиоэлектронной, аппаратуры и ее узлов. Кроме того, аттенюаторы Д5-10 могут встраиваться в генераторы сигналов, измерительные приемники, анализаторы спектра и другие средства измерений.

Д5-10 представляет собой два спаянных волновода, открытых с одного конца и нагруженных на согласованную нагрузку с другого. В общей стенке волноводов имеются отверстия, связывающие их. Коэффициент ослабления (отношение входной и выходной мощности) определяется количеством, размерами и расположением отверстий в общей стенке волноводов.
