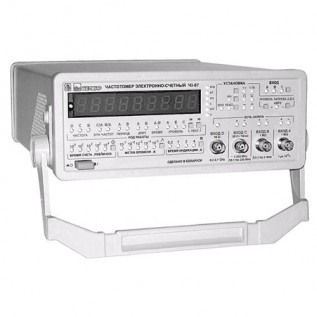

Ч3-87/1

Частотомер Ч3-87/1 предназначен для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, измерения интервалов времени между сигналами, измерение отношения частот сигналов, выдачи сигнала опорной частоты, выдачи информации о результатах измерений в ПЭВМ и управление от ПЭВМ.
Наличие 9-ти разрядного светодиодного индикатора с гашением незначащих нулей позволяет эксплуатировать прибор в условиях низкой освещенности.
Наличие интерфейса RS-232C позволяет использовать прибор в составе информационно-измерительных систем.
Встроенный микроконтроллер производит следующие сервисные функции:
-измерение временных интервалов между двумя синхронизированными сигналами, поступающими на входы А, В в диапазоне от 1 мкс до 10000 с.;
-измерение отношения частот в широком диапазоне частот.
Имеется возможность использования сигнала внутренней опорной частоты 5 МГц для внешних устройств.
Имеется возможность использования внешнего сигнала опорной частоты вместо внутреннего.

Технические характеристики

Канал А
Диапазон измеряемых периодов	1мкс-10000с
Диапазон измеряемых длительностей	1мкс-10000с
Входное сопротивление	1 МОм
Входная емкость	50 пФ
Уровень входного синусоидального сигнала	30мВ -100В
Уровень входного импульсного сигнала	0,1В- 100В
Канал В
Диапазон измеряемых частот	0,1Гц-2МГц
Уровень входного синусоидального сигнала	10мВ-100В
Уровень входного импульсного сигнала	0,1В-100В
Диапазон измеряемых периодов	1мкс-10000с
Уровень входного синусоидального сигнала	30мВ-100В
Уровень входного импульсного сигнала	0,1В-100В
Диапазон измеряемых длительностей	1мкс-10000с
Уровень входного импульсного сигнала	0,1В-100В
Входное сопротивление	1 МОм
Входная емкость	50 пФ
Канал С
Диапазон измеряемых частот	1-250МГц
Уровень входного синусоидального сигнала	30мВ-10В
Уровень входного импульсного сигнала	0,1В-10В
Входное сопротивление	10 кОм
Входная емкость	30 пФ
Встроенный опорный генератор
Частота	5МГц
Изменение частоты в рабочих условиях	2,5х10-8
Эксплуатационные параметры
Диапазон рабочих температур	+5...+400С
Интерфейс	RS-232C
Питание	230В-50Гц
Потребляемая мощность	не более 20ВА
Габаритные размеры	268х100х310мм
Масса	3кг
