АВС 058

Акселерометр АВС 058

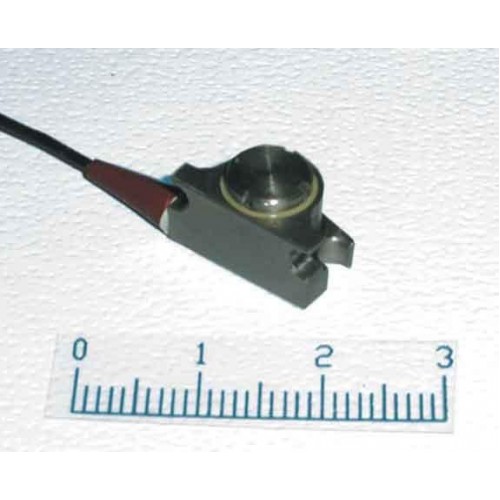

Акселерометр АВС 058 — миниатюрный пьезоэлектрический аксе¬лерометр. Предназначен для измерения ударных процессов. Акселерометр имеет чувствительный элемент изгибного типа, однопроводную зазем¬ленную электрическую схему.
Отличительные особенности акселерометра АВС 058 — малые габариты и масса, высокая вибро-, ударопрочность и низкая чувствительность к воздействию вибрации в направлении, перпен¬дикулярном оси чувствительности акселерометра. Корпус акселерометра выполнен герметично уплотненным из сплава ВТ 1-0, что обеспечивает малый вес и высокую прочность конструкции. Для удобства в эксплуатации корпус акселерометра имеет две посадочные поверхности. Крепление акселерометра фланцевое при помощи двух винтов МЗ.

Технические данные (Все значения измерены при температуре +25 °С на частоте 100 Гц)
	АВС 058
Коэффициентпреобразования по заряду, пКл/д	0,08 ±0,02
Частотныйдиапазон, Гц	2... 10 000
Собственнаячастота, кГц	не менее 40
От. коэффициентпоперечного преобразования, %	не более 5
Емкость, пФ	300±100
Нелинейностьамплитудной характеристики, %	не более 3
Сопротивлениеизоляции прин.у., МОм	не менее 100
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Видэлектрическойсхемы	однопроводная, заземленная
Масса, (без кабеля), г	5
Материалкорпуса	сплав ВТ1-0
Соединитель (разъем)	розетка РС4ТВ
Крепление	фланцевое на 2 поверхности, 2 винта МЗ
Защитаотвнешнейсреды пыле- , влагонепроницаемый корпус
Типусилительно-преобра­зующейаппаратуры П120-08, СС9НФМ-15, Девиз-7 ЯКСПЛУАТА! IHOHHhIF ХАРАКТЕРИСТИКИ
Рабочийдиапазонтемператур. °С	-50...+200
Верхнийпределускорений: вибрация, g удар, g	1000 60 000
Деформационнаячувствительность (на установочной плоскости), g/nstr	0,0003
Электромагнитнаячувствительность (50 Гц, 80 А/м), %*м/А	0,00002
Акустическая чувствительность (6 кПа), %/кПа	0,1
Ресурсработы, ч	10000
