АНС 205

Акселерометр АНС 205 (АНС-205, АНС205, ahc 205, ahc-205, ahc205, anc 205, anc-205, anc205)

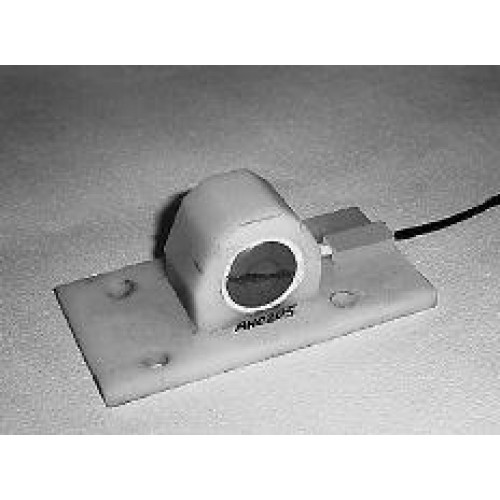

Акселерометр АНС 205 — пьезоэлектрический акселерометр для промышленного мониторинга. Предназначен для измерения низкочастотных колебаний механизмов и станков в условиях интенсивного воздействия электромагнитных полей (генераторы, электровозбудители и т.д), а также для виброконтроля и диагностики в составе системы контроля вибрации АКВ. Отличительные особенности акселерометра — высокая вибропрочность и помехозащищенность. Чувствительный элемент акселерометра изгибного типа. В зависимости от места установки выполняется в металлическом кожухе или кожухе, выполненном из изоляционного материала (капролон). Защитный кожух имеет несколько вариантов исполнения: для измерения вибрации в радиальном и аксиальном направлениях. Кабель акселерометра антивибрационный, оканчивается разъемом (розеткой РС4). Корпус акселерометра изготовлен из сплава ВТ1-0, крепление клеевое.

Технические данные
(Все значения измерены при температуре +25 °С на частоте 100 Гц)
Коэффициент преобразования по заряду, пКл/g 300 ± 45
Частотный диапазон, Гц 1...500
Собственная частота, кГц не менее 2,5
Относительный коэффициент поперечного преобразования, % не более 3
Емкость, пФ 3000 ± 450
Нелинейность амплитудной характеристики,% не более 2
Сопротивление изоляции при н.у, МОм не менее 300
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид электрической схемы двухпроводная, изолированная от корпуса
Масса, (без кабеля), г 150
- в изоляционном кожухе 60
- в металлическом кожухе 150
Материал корпуса датчика сплав ВТ1-0
Материал корпуса кожуха ПА-6 или сталь 12Х18Н10Т-б
Соединитель (разъем) розетка РС4ТВ
Крепление клеевое
Тип усилительно-преобразующей аппаратуры АКВ
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон температур, °С -50...+150
Верхний предел ускорений:
вибрация, g 100
удар, g 250
