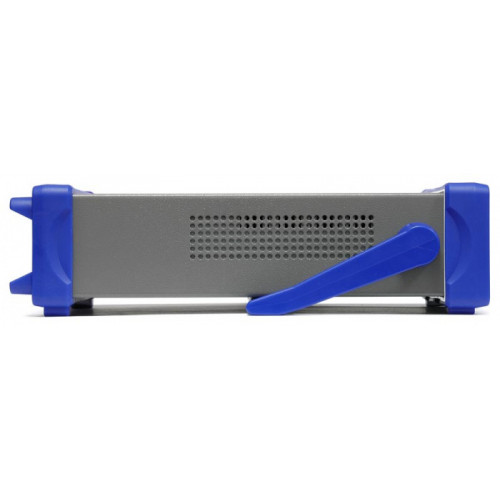

ADG-4512 Генератор сигналов радиочастотный
ADG-4512 Генератор сигналов радиочастотный
Производитель: АКТАКОМ
Модель: ADG-4512 Генератор сигналов радиочастотный
Наличие:
Модель: ADG-4512 Генератор сигналов радиочастотный
Наличие:
Наличие уточняйте по e-mail:
info@vostokpribor.ru
Цена:
164988 р.
Описание
ADG-4512 Генератор сигналов радиочастотный
Генератор сигналов радиочастотный ADG-4512- Два независимых канала: ВЧ и НЧ
- Технология прямого цифрового синтеза (DDS) и ФАПЧ (PLL)
- Высокая стабильность опорного генератора 1 ppm
- Низкий уровень искажений
- Режимы модуляции АМ, ЧМ, ЧМн, ФМн
- Режим пачек импульсов (пакетный режим)
- Режим качания частоты (свипирование)
- 8 видов форм сигналов (канал B)
- Интерфейсы USB-device, RS-232
Технические характеристики
| Характеристика | Значение | |
|---|---|---|
КАНАЛ A | ||
| ЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ | ||
| Диапазон | Синусоидальный | 1 мкГц ... 1000 МГц |
| Прямоугольный | 1 мкГц ... 80 МГц | |
| Разрешение | ≤80 МГц | 1 мкГц |
| >80 МГц | 1 Гц | |
| Стабильность | ≥ 1,0 кГц | ±1 ppm |
| < 1,0 кГц | ±50 ppm | |
| ВЫХОДНОЙ УРОВЕНЬ (синусоидальный сигнал) | ||
| Диапазон | ≤500 МГц | -127 дБм ... +13 дБм -127 дБм ... -117 дБм (тип.) |
| ≤1000 МГц | -110 дБм ... +13 дБм -100 дБм ... -110 дБм (тип.) | |
| Разрешение | 0,1 дБ | |
| Погрешность установки | ≤300 МГц, -105 дБм ... +13 дБм | ±1,0 дБм |
| ≤1000 МГц, -80 дБм ... +13 дБм | ±1,5 дБм ±1,0 дБм | |
| ≤1000 МГц, -100 дБм ... -80 дБм | ±2,5 дБм ±1,5 дБм | |
| КСВН | вых. уровень ≤0 дБм | < 1,8 |
| СИНУСОИДАЛЬНЫЙ СИГНАЛ | ||
| Гармонические искажения | вых. уровень ≤4 дБм | <-33 дБн |
| Негармонические искажения | вых. уровень ≤4 дБм, девиация ≤5 кГц | <-40 дБн |
| Уровеь субгармоник | вых. уровень ≤4 дБм | <-40 дБн |
| Модуляционный шум | полоса 0,3 ... 3 кГц, СКЗ < 120 МГц | <100 Гц |
| ПРЯМОУГОЛЬНЫЙ СИГНАЛ | ||
| Время нарастания / спада | ≤15 нс | |
| Выброс | ≤5% | |
| МОДУЛЯЦИИ | ||
| Тип | АМ, ЧМ, ЧМн, ФМн | |
| Внешняя модуляция | Частота | DC ... 10 кГц |
| Уровень | ±2,5 В | |
| СВИПИРОВАНИЕ ПО ЧАСТОТЕ | ||
| Закон | линейный, логарифмический | |
| Время свипирования | ≤80 МГц, линейный | 1 мс ... 800 с |
| ≤80 МГц, логарифмический | 100 мс ... 800 с | |
| Шаг свипирования | ≤80 МГц, линейный | 50 мс ... 10 c |
| РЕЖИМ ПАЧЕК ИМПУЛЬСОВ | ||
| Количество импульсов | 1 ... 10000 | |
| Период запуска | 0,1 мс ... 800 c | |
КАНАЛ B | ||
| ЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ | ||
| Диапазон | 1 мкГц ... 10 МГц | |
| Разрешение | 1 мкГц | |
| Стабильность | ≥ 1,0 кГц | ±1 ppm |
| < 1,0 кГц | ±50 ppm | |
| ФОРМЫ СИГНАЛА | ||
| Тип | синусоидальный, прямоугольный, пилообразный, импульсный, кардиосигнал, экспоненциальный, шумовой, напряжение постоянного тока | |
| Прямоугольный сигнал | Время нарастания | ≤50 нс |
| Коэффициент заполнения | 0,01% ... 99,99% | |
| Импульсный | Время нарастания | ≤50 нс |
| Длительность импульса | 20 нс ... 20 с | |
| Пилообразный | Симметрия | 0,0% ... 100,0% |
ХАРАКТЕРИСТИКИ ВЫХОДА | ||
| Амплитуда | 50 Ом | 1 мВпп ... 10 Впп |
| Высокий импеданс | 2 мВпп ... 20 Впп | |
| Смещение | 50 Ом | ±5 Впик AC+DC |
| Высокий импеданс | ±10 Впик AC+DC | |
| Разрешение | 5 мВпп | |
| Погрешность | ±(1% Uустан. + 10 мВпп) | |
| Неравномерность АЧХ | ±0,5 дБ | |
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | ||
| Питание | AC 100 В ...240 В, 50 (1±10%) Гц | |
| Потребляемая мощность | 40 ВА | |
| Габаритные размеры | 254×103×374 мм | |
| Масса | 4,2 кг | |
